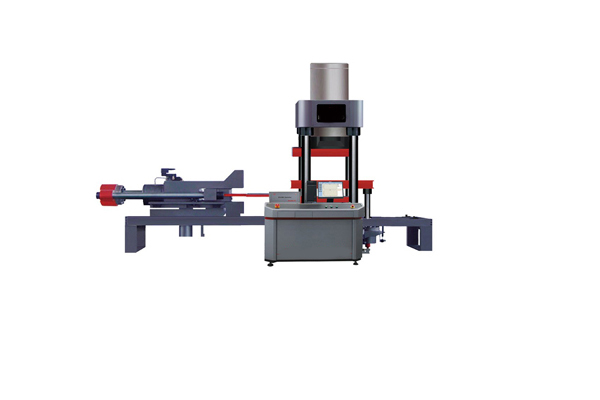

YJW電液伺服壓剪試驗機主要用于檢驗公路(鐵路)橋梁用板式橡膠支座、球型支座(或盆式橡膠支座)成品的力學性能，完成其軸向壓縮試驗、額定壓強下的水平剪切試驗，以及轉角試驗。(YJW-10000電液伺服壓剪試驗機可以做盆式橡膠支座的絕大部分力學性能試驗)。也可以對其他材料進行上述試驗。 壓剪萬能試驗機完全按JT/T4-2004標準中的相關要求編制的試驗軟件包，可以自動完成橡膠支座的抗壓彈性模量、抗壓極限強度、抗剪...

YJW電液伺服壓剪試驗機主要由下列幾部分組成，其性能特點如下：

1. 微機控制電液伺服壓剪試驗機主機

采用四絲杠試驗空間可調式結構，工作油缸下置于機座，用液壓傳感器測力。(也可以根據客戶要求，配置負荷測力傳感器。)試驗機的承壓板具有足夠的剛度，四點變形測量的準確性和重復性。下壓板配置車輪，可以沿軌道移動，方便試樣的裝卸。

2. 微機控制電液伺服壓剪試驗機水平剪切系統

水平施力系統由差動式水平油缸、測力傳感器、位移傳感器(光電式)、剪切拉板等組成。剪切拉板為反力架式結構，水平力和反力都作用在支架上，對主機絲杠無任何作用力。水平剪切系統安置于小車上，可沿軌道推入、拉出。

3. 微機控制電液伺服壓剪試驗機轉角系統

轉角油缸仍為差動式，負荷傳感器測力，由四點變形傳感器、測量轉角的正切值。轉角板制成吊裝式。

4. 微機控制電液伺服壓剪試驗機 伺服液壓源
