產品詳情

一、設備概述：

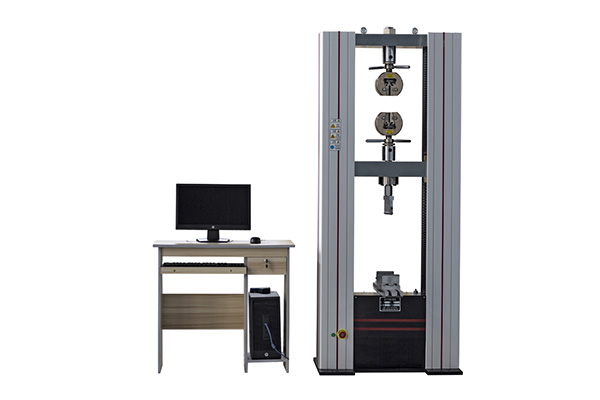

WDW落地式微機控制電子萬能試驗機根據標準制造。計算機全自動控制設備的上升、下降、試驗、停止等，設備外形美觀、操作方便、性能穩定可靠。

二、產品用途：

WDW落地式微機控制電子萬能試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲等力學性能試驗。廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。

三、設備主要配置：

3.1 落地式高強度主機一臺：

3.1.1高精度圓弧同步減速系統一套；

3.1.2臺灣ABBA高精密滾珠絲杠副兩套；

3.1.3試驗機專用拉伸輔具一套；

3.1.4試驗機專用彎曲輔具一套；

3.1.5試驗機專用壓縮輔具一套；

3.2測控系統一套：

3.2.1高精度光電編碼器一只；

3.2.2交流伺服調速系統一套；

3.2.3交流伺服調速電機一套；

3.2.4高精度輪輻式負荷傳感器一支；

3.2.5 YYU25/50高精度電子引伸計一支；

3.2.6聯想品牌計算機一臺；

3.2.7 HPA4彩色噴墨打印機一臺；

3.2.8試驗機專用測控系統一套；

3.2.9Windows操作環境下的試驗機專用控制軟件一套。

產品標準技術參數：

1.      最大拉伸/壓縮空間： 800mm/1100mm；

2.      最大試驗寬度：400mm；

3.      橫梁最大行程：1150mm

4.      最大試驗力：50 kN；

5.      試驗機等級：1；

6.      試驗力測量范圍：2%-100%FS；

7.      試驗力測量精度：±1%；

8.      試驗力分辨力：滿量程的1/500000（全量程只有一個分辨力，不分檔）；

9.      位移測量精度：±1%；

10.   位移測量分辨力：0.001mm / 0.001μm；

11.   變形測量精度：±1%；

12.   變形測量分辨力：0.001mm；

13.   位移控制速度范圍：0.001～500mm/min；

14.   位移控制速率精度：速率＜0.01 mm/min時，設定值的±1.0%以?xún)?nèi)；

 速率 ≥0.01 mm/min時，設定值的±0.2%以?xún)?nèi)；

15.   應力、應變控制速率調節范圍：0.005～5％FS/S；

16.   應力、應變控制速率調節精度：速率＜0.05％FS時，為±2%設定值以?xún)?nèi)；

    速率 ≥0.05％FS時，為±0.5%設定值以?xún)?nèi)；

17.   主機尺寸：765×495×1850mm；

18.   重量：350kg；

19.   功率：0.75 kW；

20.   電源：?jiǎn)蜗?20V±10%，50Hz；

21.   環境要求：無振動、無粉塵；室溫10℃~35℃；濕度≤80%；

   周?chē)鸁o(wú)振動，無腐蝕性介質，無強磁場干擾；
