產品功能與特點：

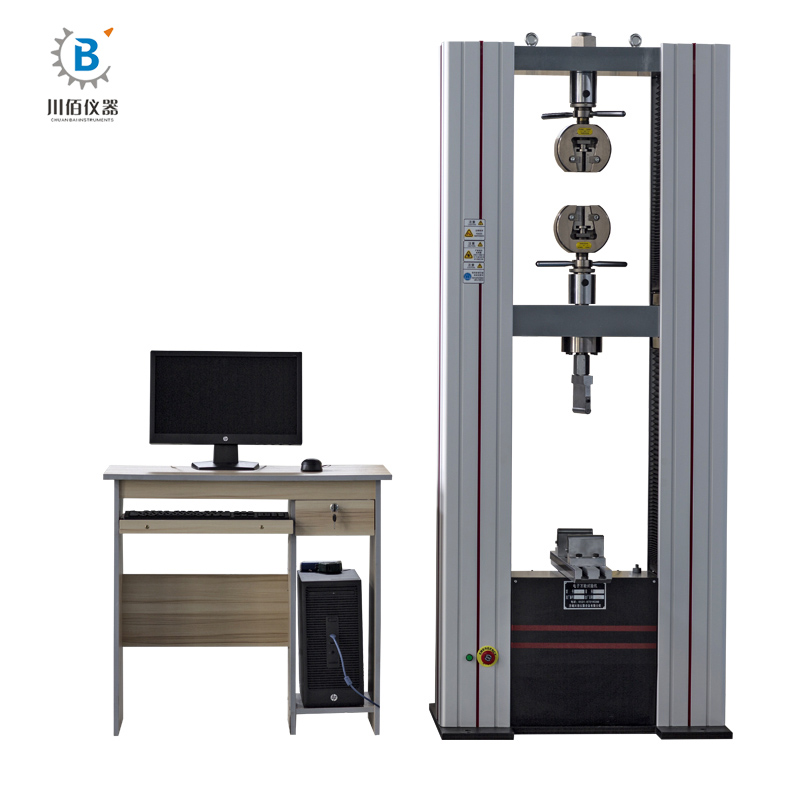

WDW-100D型機是新一代微機控制電子式萬能試驗機。主要用于各種金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能指標的測試。系統采用微機閉環控制，具有寬廣準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度。該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。

試驗機主機的設計具有外形美觀、操作方便、性能穩定可靠的特點，無污染、噪音低、效率高。輔具的設計與主機相匹配，結構為楔型平動式、手動旋轉夾緊，試樣不受附加力。夾持方便、可靠、不滑移。產品結構與性能：

◆ 主機結構：

主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，國產交流伺服電機及交流伺服調速系統安裝在工作臺下面，交流伺服電機通過同步齒型帶減速機構驅動雙滾珠絲杠旋轉，從而帶動移動橫梁做上下移動以實現對試樣加載與試驗。

◆ 系統組成：

由高精度傳感器、高精度電子引伸計、伺服電機、專用獨立控制器、專用測控軟件、惠普、聯想主流品牌微機組成測量運算和自動控制系統。

◆ SmartTest 中文版專用測控軟件

SmartTest (電子）中文版專用測控軟件具有多功能的軟件包，可根據不同行業用戶要求選擇合適試驗軟件，滿足各行業檢測標準，具有模塊化、開放化設計，不僅提供了GB、ASTM、DIN、ISO、JIS等標準常用的基本試驗求解結果，用戶還可以根據自己的需求設計不同的計算公式，求解出所需的結果，并且提供了可供用戶自由設計格式的試驗報告模板，以滿足用戶個性化需求風格的試驗報告。用戶界面支持Windows操作系統

產品標準技術參數：

1.     最大拉伸/壓縮空間： 800mm/1150mm；

2.     最大試驗寬度：450mm；

3.     橫梁最大行程：1200mm

4.     最大試驗力：100 kN；

5.     試驗機等級：1；

6.     試驗力測量范圍：2%-100%FS；

7.     試驗力測量精度：±1%；

8.     試驗力分辨力：滿量程的1/500000（全量程只有一個分辨力，不分檔）；

9.     位移測量精度：±1%；

10.  位移測量分辨力：0.001mm / 0.001μm；

11.  變形測量精度：±1%；

12.  變形測量分辨力：0.001mm；

13.  位移控制速度范圍：0.001～500mm/min；

14.  位移控制速率精度：速率＜0.01 mm/min時，設定值的±1.0%以內；

 速率 ≥0.01 mm/min時，設定值的±0.2%以內；

15.  應力、應變控制速率調節范圍：0.005～5％FS/S；

16.  應力、應變控制速率調節精度：速率＜0.05％FS時，為±2%設定值以內；

    速率 ≥0.05％FS時，為±0.5%設定值以內；

17.  主機尺寸：815×545×1975mm；

18.  重量：600kg；

19.  功率：1kW；

20.  電源：?jiǎn)蜗?20V±10%，50Hz；

21.  環境要求：無振動、無粉塵；室溫10℃~35℃；濕度≤80%；

   周圍無振動，無腐蝕性介質，無強磁場干擾
